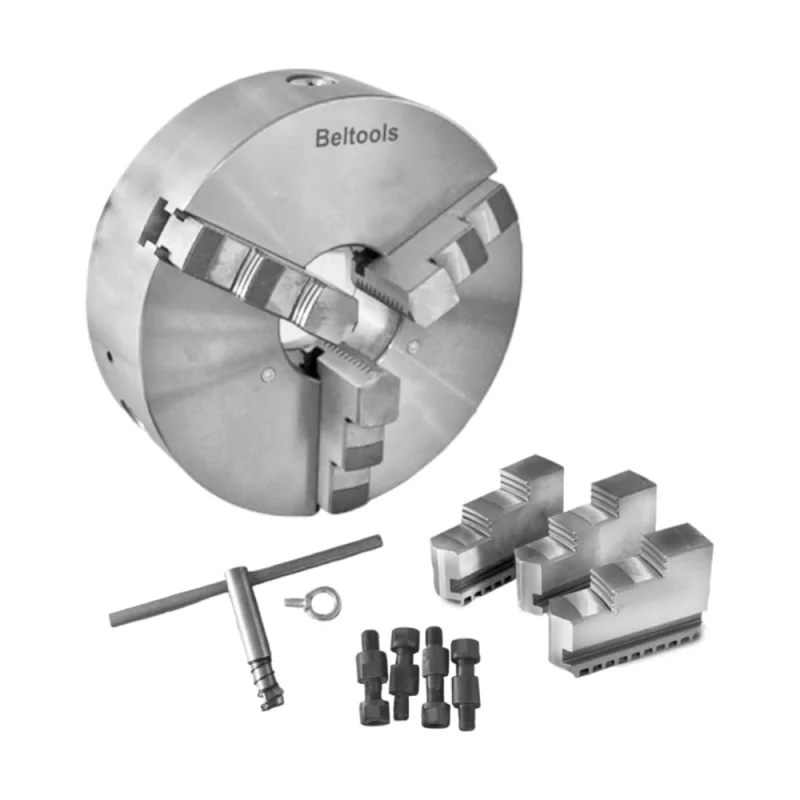

Патрон токарный 250-ПТ 3-x кулачковый (7100-0037П) К11/С8 с обратными кулачками Beltools ri.262.227

Патрон токарный повышенной точности относится к классу спирально-реечных самоцентрирующих трехкулачковых патронов и предназначен для закрепления заготовок круглой и шестигранной формы и заготовок типа диск на станках токарной, шлифовальной, фрезерной и сверлильной групп. Назначение: зажимное устройство, обеспечивает фиксацию заготовок на шпинделе. Область применения: универсальная область применения, широко применяется в области металлообработки, в серийном и массовом производстве при выполнении токарных операций, позволяет проводить обработку на высоких скоростях вращения, обеспечивает точность установки и необходимое усилие зажима. Основные характеристики: Материал - чугун Вид патрона - кулачковый Обозначение по ГОСТ - 7100-0037П Диаметр патрона, мм - 250 Серия - К11/С8 Точность патрона - Повышенная (П) Тип центрирования - Самоцентрирующий Конструкция патрона - Спирально-реечная Тип крепления патрона - Конус под поворотную шайбу Максимальное количество оборотов, об/мин - 2400 Шаг зуба кулачка S, мм - 10 Ширина кулачка B, мм - 27 Полка кулачка H1, мм - 11.8 Диапазон зажима прямыми кулачками A-A1, мм - 6,0-110 Диапазон зажима прямыми кулачками B-B1, мм - 80-250 Диапазон зажима обратными кулачками C-C1, мм - 90-250 Дополнительные характеристики: D, мм - 250 D1, мм - 139.719 D2, мм - 171.4 D3, мм - 80 D4, мм - 220 d1, мм - 24.2 H1, мм - 100 h, мм - 18 h1, мм - 14 h2, мм - 8 ZxD - 4 x M16

Технические характеристики Патрон токарный 250-ПТ 3-x кулачковый (7100-0037П) К11/С8 с обратными кулачками Beltools ri.262.227
