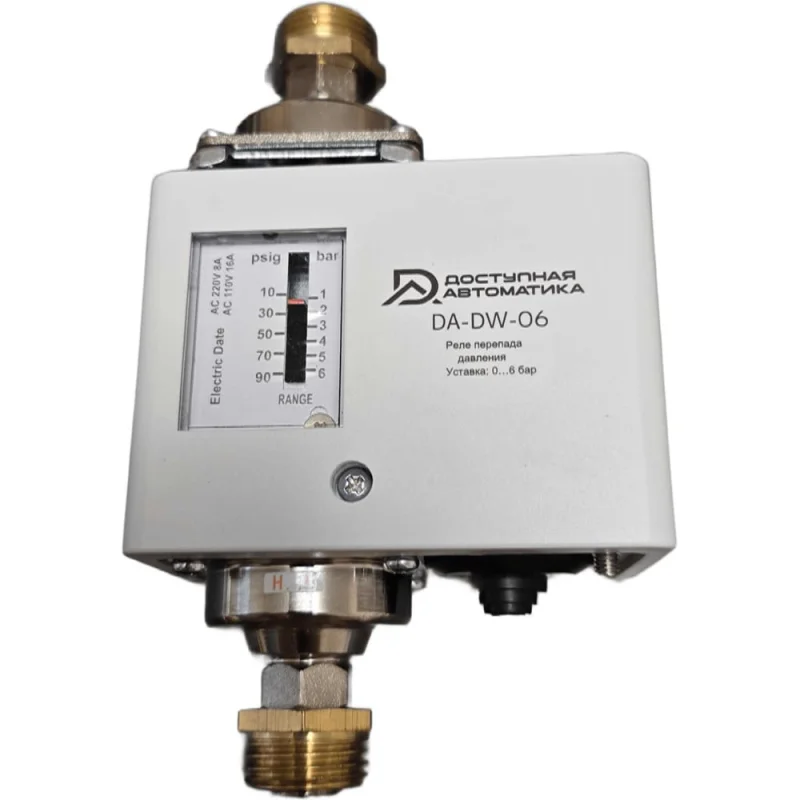

Реле перепада давления Доступная Автоматика 1…6 бар, резьба G1/4 DA-DW-06

Реле перепада давления DA-DW-06 предназначен для контроля перепада/разности давления жидких и газообразных сред, а также выдаче сигнала управления на периферийное устройство аварийной сигнализации. Реле перепада давления DA-DW-06 имеет регулировку уставки перепада давления в диапазоне от 1 до 6 бар. При этом гистерезис датчика составляет±0.6 бар. Реле перепада давления DA-DW-06 имеет перекидной контакт (SPDT). Номинальный ток контактов реле составляет 8А при напряжении 240В AC. Реле перепада давленияDA-DW-06 чаще всего применяется для: контроля холостого хода насосов; контроля засорения фильтров в системах вентиляции и кондиционирования; управления подпиткой системы ИТП, ЦТП. Принцип работы реле перепада давления DA-DW-06: Если разность давлений (ΔР) ниже заданной уставки, то реле находится в выключенном состоянии: контакты 1 и 5 замкнуты, а контакты 1 и 3 разомкнуты. Если разность давлений выше заданной уставки, то происходит переключение однополюсного механического контакта. Контакты 1 и 5 размыкаются, а контакты 1 и 3 замыкаются. Если разность давлений становится ниже значения Руст — Рдиф. (где Рдиф. не более ±0.6 бар), то реле возвращается в выключенное состояние. Контакты 1 и 5 должны быть замкнуты, а контакты 1 и 3 — разомкнуты.

Технические характеристики Реле перепада давления Доступная Автоматика 1…6 бар, резьба G1/4 DA-DW-06
