Рукоятка эксцентриковая АЛТЕРВИА A00360.21790621

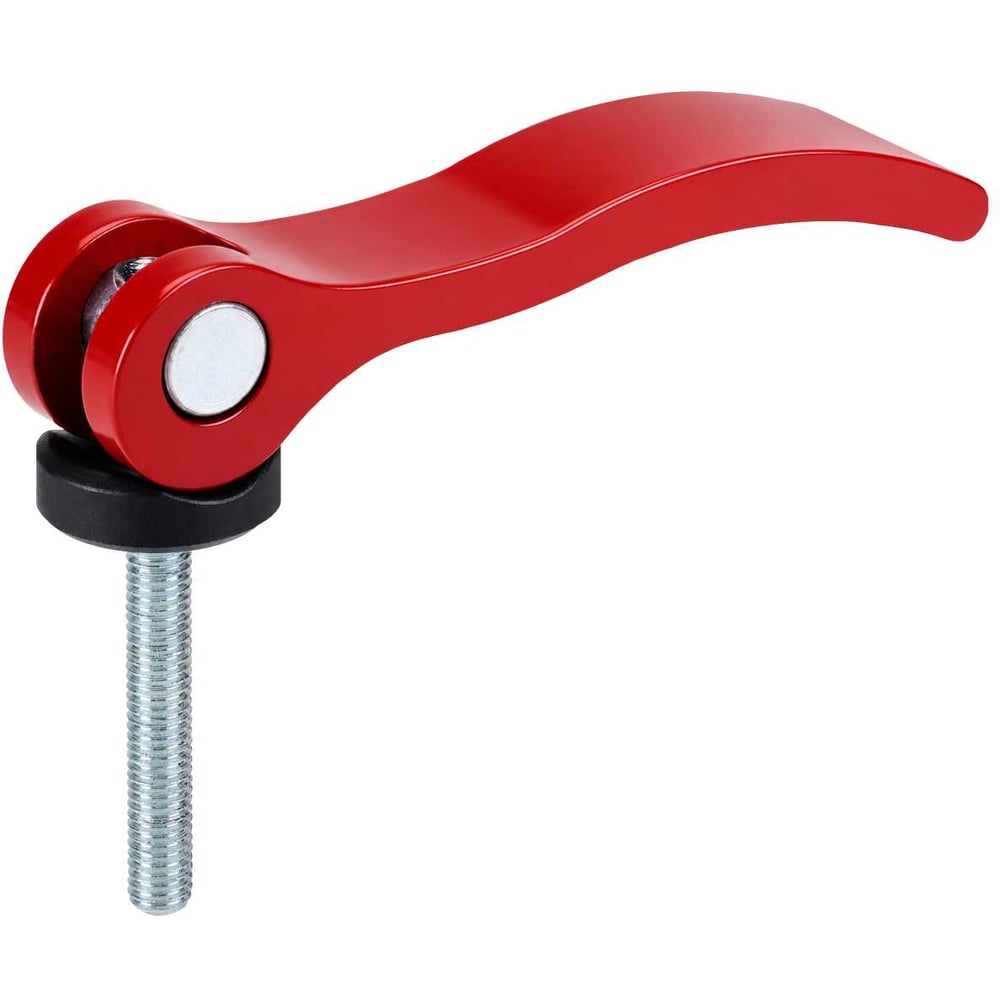

Регулируемый зажимной рычаг A00360.21790621 производства компании Алтервиа. Эксцентриковый механизм с рукояткой из алюминия Д16Т красного цвета обеспечивает быструю фиксацию деталей без инструментов. Рукоятка эргономичной формы покрыта порошковой краской.Исполнение:Рукоятка — алюминий Д16Т ГОСТ 4784-2019.Винт (резьба) — из стали 35 ГОСТ 1050-2013.Упорная шайба — полиацеталь (POM).Характеристики:Размер резьбы M6.Шаг резьбы 1 мм.Длина резьбы (внешняя) 21 мм.Усилие нажима от руки 12,24 кг.Зажимное усилие 407,89 кг.Межцентровое расстояние 1,2 мм.Диаметр отверстия 9,1 мм.Ширина рукоятки 15 мм.Длина рукоятки 79 мм.Высота от центра отверстия до упорной плоскости 14 мм.Диаметр упорной шайбы 18 мм.Высота от упорной плоскости до верхней части рукоятки (закрытое положение) 21,7 мм.Длина рукоятки до центра резьбы 70,5 мм.Резьба оцинкованная Ц9 (покрытие толщиной 9 мкм ГОСТ 9.306-85).Габариты 79x15x42,7 мм.Вес 0,04 кг.Области применения: для быстрого зажима и фиксации деталей в приспособлениях, станках, оборудовании, где требуется частая перенастройка.

Технические характеристики Рукоятка эксцентриковая АЛТЕРВИА A00360.21790621
