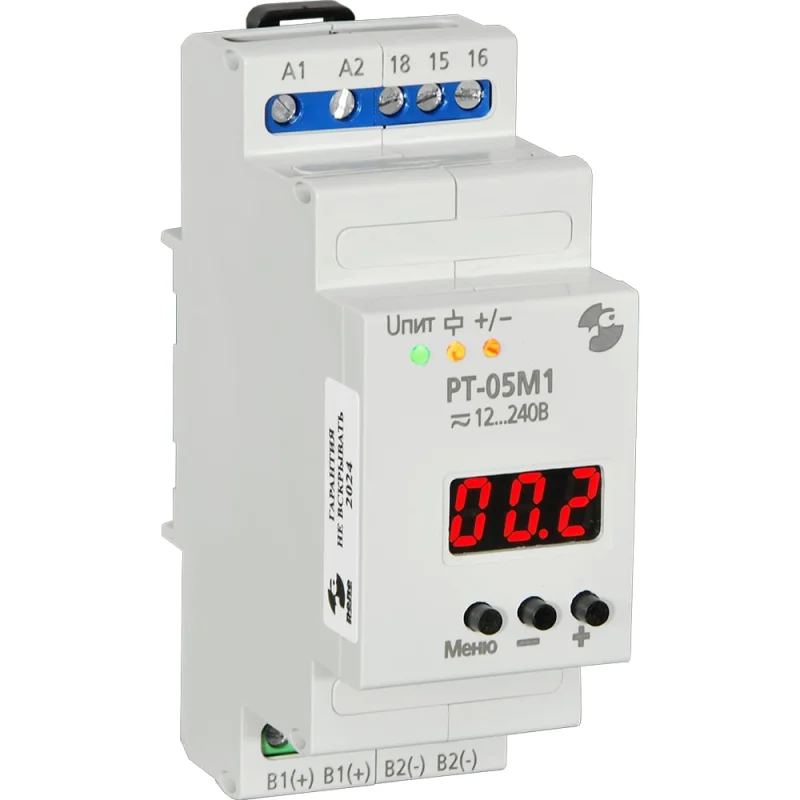

Реле контроля тока Реле и Автоматика РТ-05М1 0-50А пост./0-40А 50Гц A8223-79682699

Реле контроля тока Реле и Автоматика РТ-05М1 0-50А пост./0-40А 50Гц A8223-79682699 предназначено для контроля величины постоянного и переменного тока и применяется в схемах релейной защиты и автоматики электрических систем. Принцип работы реле тока РТ-05М1 основан на постоянном измерении тока и сравнении его величины с установленными верхним и нижним допустимыми пороговыми величинами. При включении реле измеряется ток, и, если величина тока меньше «I-H», запускается таймер включения исполнительного реле. Это состояние индицируется миганием оранжевого светодиода и отображением оставшегося времени до включения реле на цифровом индикаторе. По истечении времени включения «t-1», срабатывает исполнительное реле, оранжевый светодиод горит постоянно, на цифровом индикаторе отображается величина тока. Если измеренный ток при включении реле больше «I-Н», исполнительное реле не включится. Если измеряемый ток в процессе работы превысит верхнее значение «I-H», запустится таймер отключения исполнительного реле.

Технические характеристики Реле контроля тока Реле и Автоматика РТ-05М1 0-50А пост./0-40А 50Гц A8223-79682699
