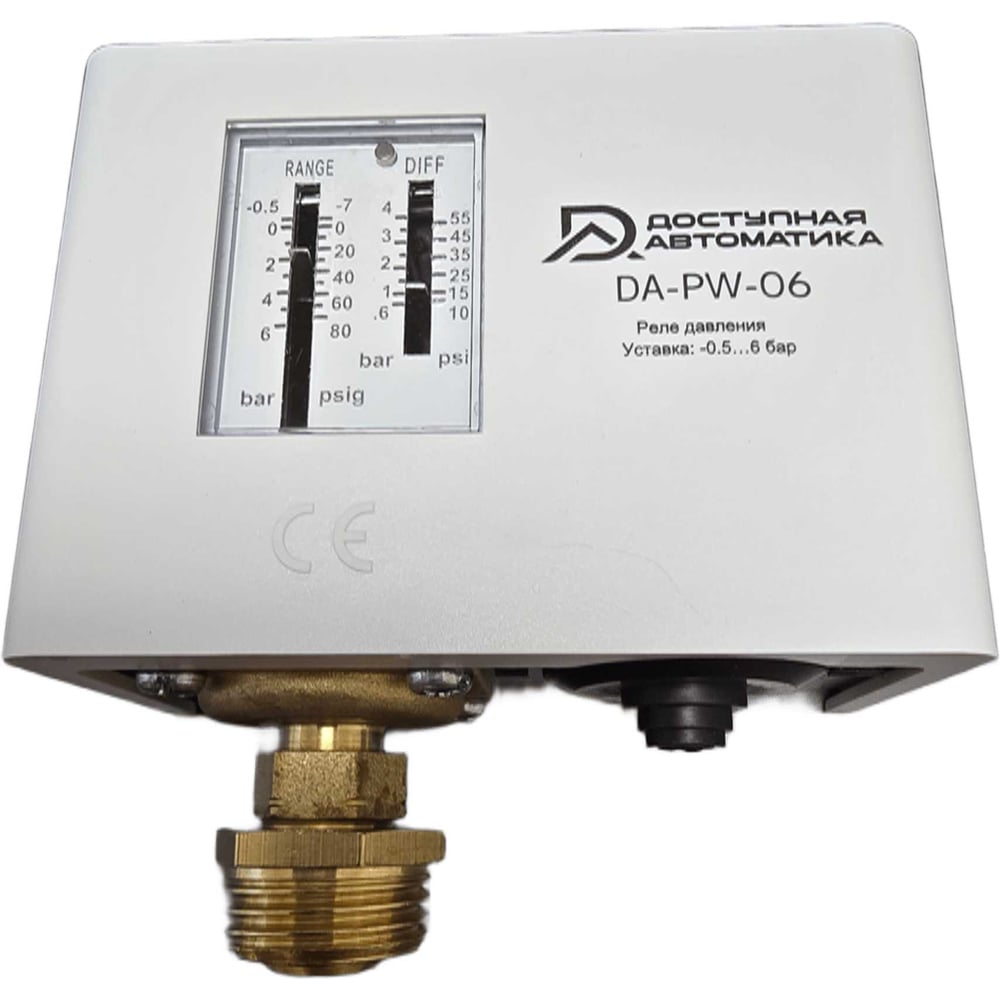

Реле давления Доступная Автоматика -0.5…6 бар, резьба G1/4 DA-PW-06

Реле давления DA-PW-06 предназначен для контроля избыточного давления жидких и газообразных сред, а также выдаче сигнала управления на периферийное устройство аварийной сигнализации. Реле давления имеет регулировку уставки в диапазоне от -0.5 до 6 бар и дифференциал срабатывания от 0.6 до 4 бар. При этом погрешность срабатывания реле составляет± 0.3 бар. Реле давления DA-PW-06 имеет один перекидной контакт (SPDT) и номинальный ток 10А при напряжении 240В AC (6А при 24В DC).Реле давленияDA-PW-06 чаще всего применяется для:контроля холостого хода насосов;контроля напора воды в системе водоснабжения;контроля наполненности ресиверов компрессоров;защита от аварийно-высокого давления в системах водоснабжения;управления подпиткой системы ИТП, ЦТП.Принцип работы реле перепада давления DA-PW-06:Если давление превышает заданную уставку (Р уст), то реле находится в разомкнутом состоянии (контакты 1 и 4 замкнуты, контакты 1 и 2 разомкнуты). При снижении давления ниже Pуст - Pдиф происходит переключение однополюсного механического контакта (контакты 1 и 4 размыкаются, контакты 1 и 2 замыкаются). Таким образом устройство передает сигнал об аварии. После устранения аварии давление станет больше уставки, и система перейдет в исходное состояние.

Технические характеристики Реле давления Доступная Автоматика -0.5…6 бар, резьба G1/4 DA-PW-06
