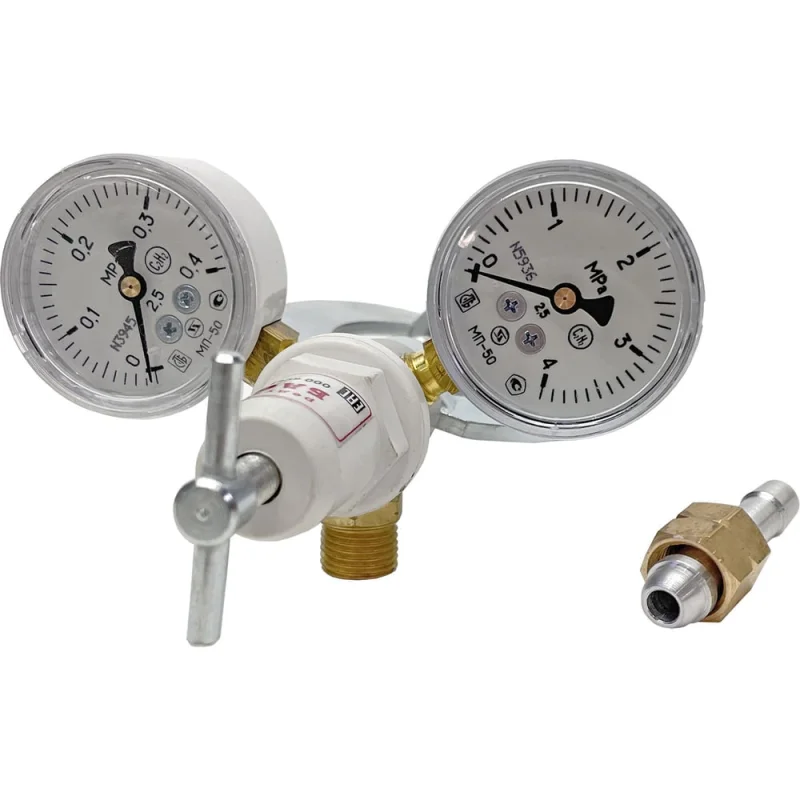

Редуктор ацетиленовый СваркаДжет БАО-5 4301010601002

Предназначен для понижения и регулирования давления ацетилена, поступающего из баллона. Автоматически поддерживает постоянным заданное рабочее давление газа при питании постов и установок газопламенной обработки металлов (газовой сварки, резки, пайки, нагрева и др.).Редуктор присоединяется к баллонному вентилю входным штуцером при помощи скобы с винтом . Газ, пройдя фильтр во входном штуцере, попадает в камеру высокого давления. При вращении регулирующего винта по часовой стрелке усилие нажимной пружины передается через мембрану и толкатель на редуцирующий клапан.Клапан перемещается, и через образовавшийся зазор между клапаном и седлом, газ попадает в камеру рабочего давления. Сила, действующая на мембрану со стороны рабочей камеры, компенсирует силу нажимной пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различных расходах и входных давлениях газа.На редукторе установлены манометры по ГОСТ 2405, которые контролируют давление в рабочей камере редуктора и баллоне.Редуктор оборудован предохранительным клапаном, настроенным на срабатывание при давлении в рабочей камере в пределах 0,3-0,6 МПа.

Технические характеристики Редуктор ацетиленовый СваркаДжет БАО-5 4301010601002
