Держатель инструмента, VDI, B5-40x25x44 мм, серия Standard Debever Machining Solutions DB-S-B5VDI4025

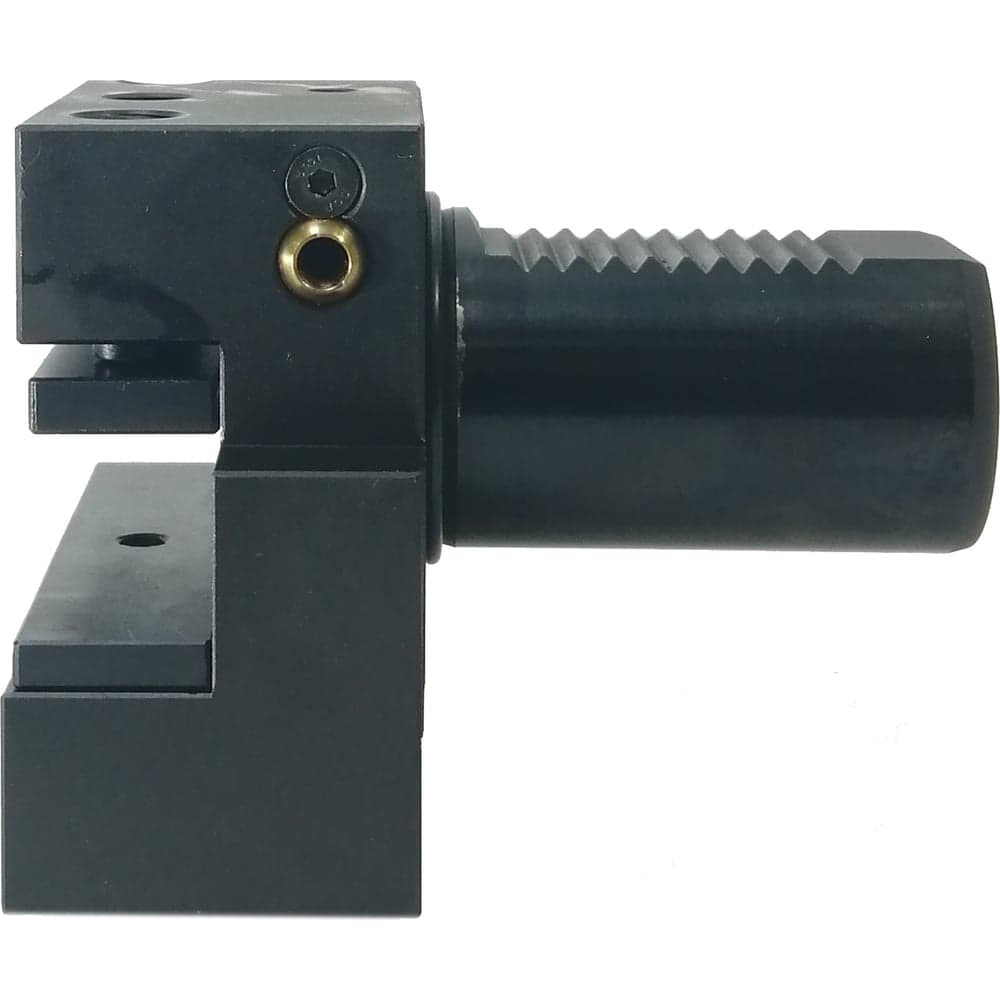

Резцедержатель VDI40 тип B5, радиальный, правый, удлиненная серия. Базовая опорная поверхность расположена ниже оси центров  (оси вращения шпинделя). Держатели в револьверную головку для радиального и продольного наружного точения. Тип держателя B5 по назначению и виду такой же, как B1, но имеет большую длину опорной и зажимной поверхности, что придает большую жесткость закрепления инструмента. Блок инструментальный VDI40 типа B5 для резцов с прямоугольным сечением. Этот тип оправок VDI используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, опорная поверхность резца ниже оси центров. Резцедержатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

Технические характеристики Держатель инструмента, VDI, B5-40x25x44 мм, серия Standard Debever Machining Solutions DB-S-B5VDI4025
