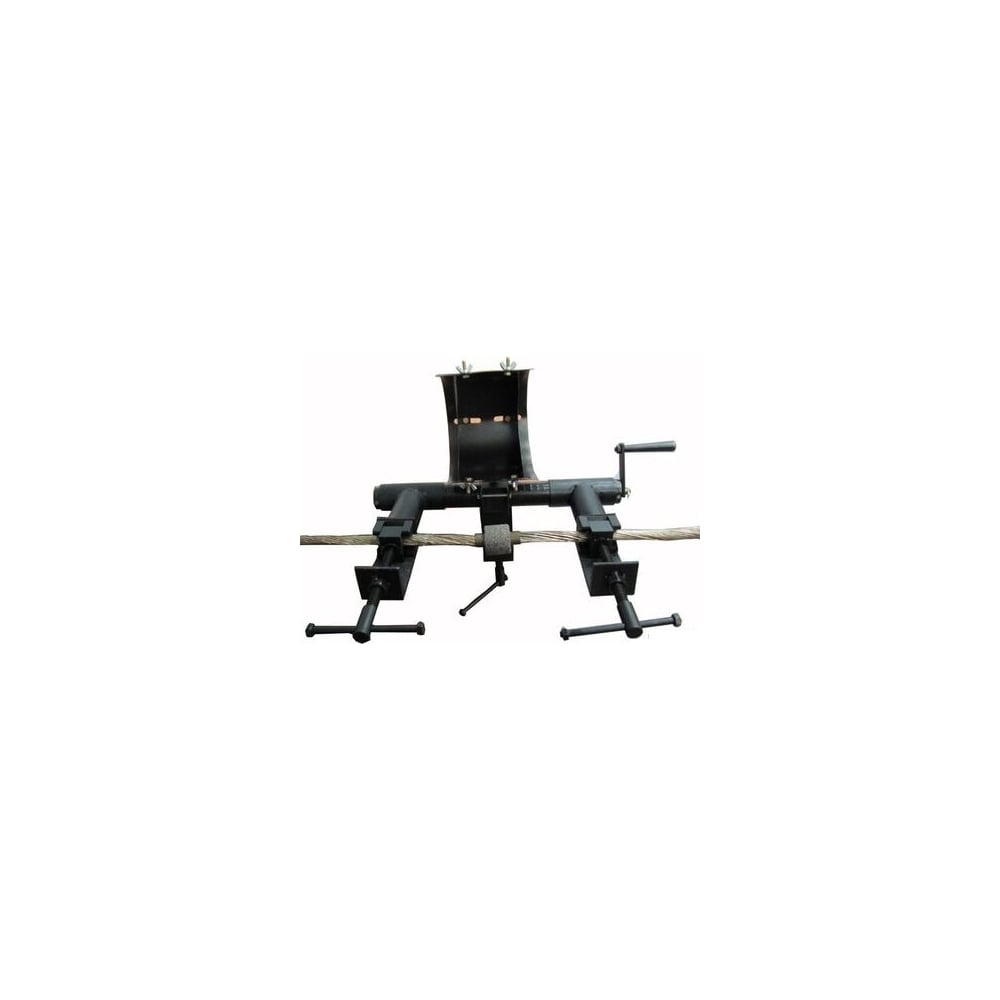

Приспособление для термитной сварки проводов Квазар ПТСП-2 01590

Приспособление для термитной сварки проводов (ПТСП-2) предназначено для термитной сварки алюминиевых и сталеалюминиевых проводов (по ГОСТ 839-80 сечением от 40 до 700 мм2) линий электропередачи и петлях (шлейфах) при строительстве и ремонте высоковольтных линий электропередач (ВЛ). ПТСП-2 изготавливается в климатическом исполнении УХЛ категории размещения 1 и предназначено для использования на открытом воздухе (группа УХЛ 1 по ГОСТ 15150- 69). Устройство и принцип работы На корпусе закреплена поворотная струбцина с механизмом зажима, при помощи которого ПТСП-2 может крепиться на опоре ВЛ в горизонтальном положении. В средней части корпуса приспособления установлен откидной кожух, боковые стенки которого имеют вырезы по форме провода и закреплены с помощью перемещения в продольных направляющих кожуха для установки по размеру термопатрона. Перед началом работы ПТСП-2 устанавливается на отдельном для работы месте и закрепляется на опоре при помощи струбцины в горизонтальном положении. Для этого струбцина разворачивается в горизонтальной и вертикальной плоскостях. Концы провода заводятся в трубки термитного патрона до упора во вкладыш. На провода за трубкой накладывается 3-5 витков тонкого шнурового асбеста для предупреждения вытекания расплавленного металла. Провода устанавливаются в подвижные кронштейны и закрепляются в них таким образом, чтобы расстояние между концом трубки термопатрона и кронштейна было равно половине длины алюминиевого вкладыша.  Боковые стенки кожуха устанавливаются на расстоянии, незначительно превышающем длину трубки термопатрона, и фиксируются гайками-барашками в этом положении. Затем, при помощи термитной спички, зажигается термопатрон, после чего патрон закрывается кожухом. При этом боковые стенки кромками своих вырезов ложатся на провода и охватывают трубку термитного патрона.  Через 1-3 минуты после зажигания патрона производится сближение проводов вращением рукоятки ходового винта. Величина сближения должна быть не меньше длины вкладыша термопатрона. При сближении проводов боковые стенки кожуха препятствуют смещению термопатрона в сторону одного из кронштейнов ,благодаря чему провода подаются в зону сварки симметрично, что исключает брак при соединении проводов, вызываемый односторонней подачей провода.

Технические характеристики Приспособление для термитной сварки проводов Квазар ПТСП-2 01590
