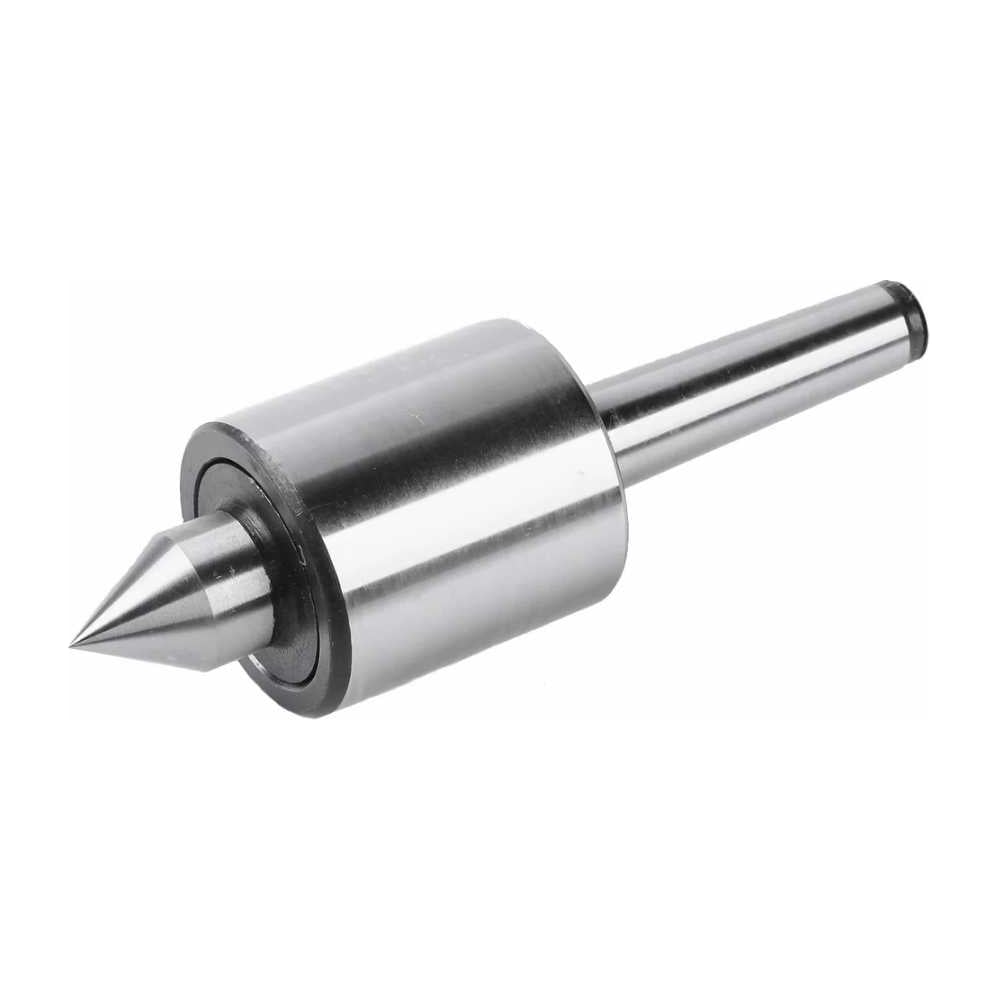

Центр вращения TORNERI №6 (А-1-6-Н) Т029917

Центр вращения №6 (А-1-6-Н) TORNERI представляет собой высокоточную станочную оснастку, предназначенную для надежной установки и фиксации заготовок типа «вал», имеющих центровые отверстия, при их обработке на токарных и шлифовальных станках. Модель изготовлена по ГОСТ 8742-75 и относится к исполнению А-1-Н — с постоянным центровым валиком нормальной серии. Оснастка подходит для использования на станках с ручным управлением, полуавтоматах и оборудовании с числовым программным управлением (ЧПУ). Конструктивные особенности Хвостовик центра выполнен в виде конуса Морзе №6 (КМ-6, МК-6), что обеспечивает плотную и точную посадку в пиноль задней бабки токарного станка. Вращающаяся часть оснащена узлом прецизионных подшипников качения, гарантирующих плавное вращение синхронно с заготовкой и исключающих износ центрового отверстия детали при высоких скоростях обработки. Рабочий конус имеет угол 60°, соответствующий стандартным центровым отверстиям обрабатываемых валов. Модель типа А с постоянным валиком обеспечивает жесткую и стабильную фиксацию заготовки в процессе резания. Корпус центра изготовлен из инструментальной стали с термической обработкой и шлифовкой рабочих поверхностей.

Технические характеристики Центр вращения TORNERI №6 (А-1-6-Н) Т029917
