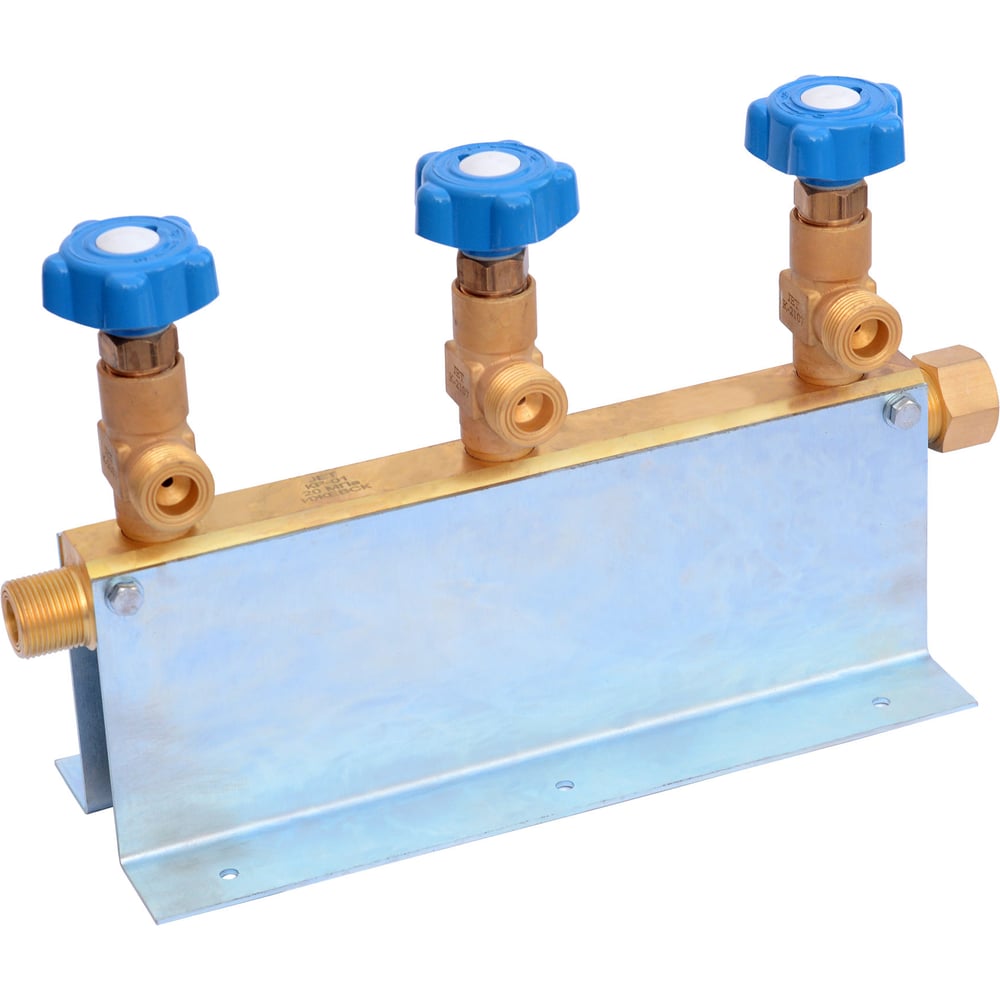

Коллектор рамповый СваркаДжет КР-01 кисл-й 3-х вентильный 4301040000006

Коллектор рамповый КР-01 предназначен для объединения кислородных баллонов в рампу – кислородные станции (газобаллонные), для последующей подачи рабочей среды к потребителю. Используемый материал- латунь. Важно: для кислорода высокого давления могут применяться коллекторы только из медьсодержащего материала -латуни.На коллекторах имеются два выходных штуцера с резьбой G3/4, один из них используется для присоединения редуктора или арматуры высокого давления , а на другой установлена глухая гайка с латунной заглушкой. На свободный штуцер может быть установлен измерительный узел или межрамповый медный змеевик для присоединения другого коллектора, при сборке рамп с большим количеством баллонов.На резьбы затворов запорных клапанов К-2107-200 нанесена смазка кислородостойкая ВНИИ НП-283 по ОСТ 38-01196.Коллектор рамповый КР-01 так же используется при монтаже рамп закиси азота, азота, аргона и сжатого воздуха.В качестве запорных узлов применяются клапаны запорные К-2107-200 (посадочная резьба М20х1,5-выходная резьба G 3/4). Конструкция клапанов идентична конструкции вентилей ВК97. Для ремонта коллектора можно менять как клапан целиком, так и отдельные элементы: шток, сальник, сухарь, клапан с уплотнителем. Для обеспечения правильной ориентации клапана при его установки применяются уплотнительные медные шайбы разной толщины.Номинальное давление PN, МПа ( кгс/см²) 20 (200)Коллектор сертифицирован в составе рампы перепускной РП-01.

Технические характеристики Коллектор рамповый СваркаДжет КР-01 кисл-й 3-х вентильный 4301040000006
