Универсальный шаблон сварщика ООО «ЭКСПЕРТ НК» УШС-2 ЭКСПЕРТ НК без калибровки 73S303

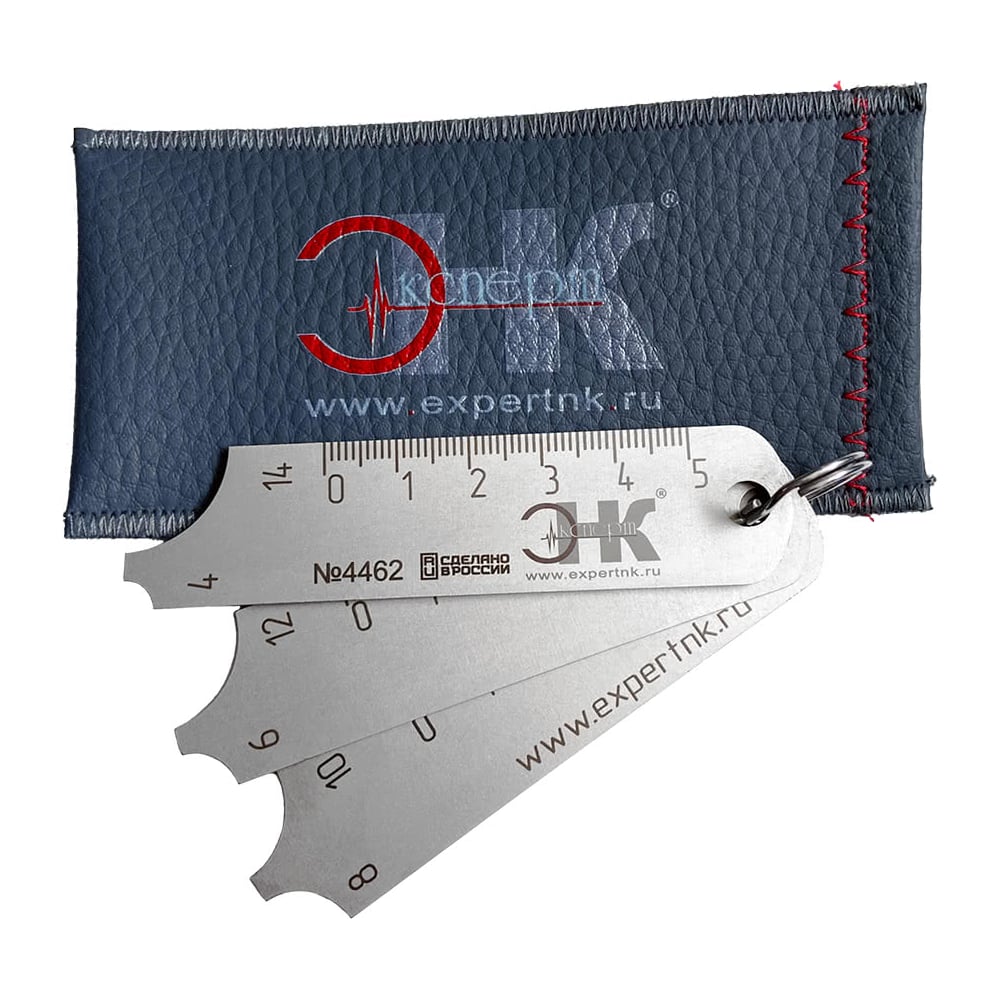

Универсальный шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования". Контроль проводится ступенчатым методом определения до минимального зазора. УШС-2 состоит из 3-х лепестков с катетами 4,14 мм, 8,10 мм и 6,12 мм и соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.

Технические характеристики Универсальный шаблон сварщика ООО «ЭКСПЕРТ НК» УШС-2 ЭКСПЕРТ НК без калибровки 73S303
