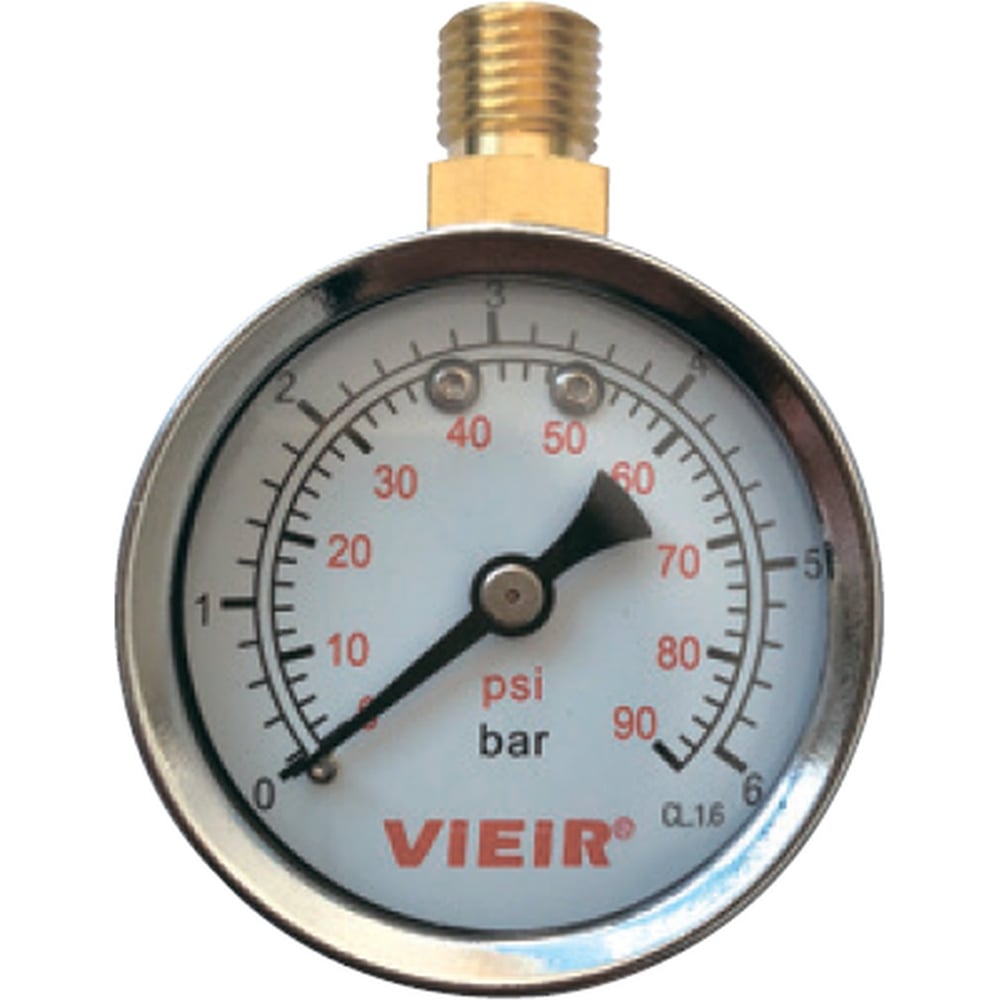

Манометр ViEiR с верхним подключением для контроля давления воды в системах отопления и водоснабжения YL20


В наличии у продавцов
Радиальный манометр ViEiR YL20 предназначен для наблюдения за избыточным давлением в бытовых системах отопления и водоснабжения. Диапазон измерения от 0 до 6 бар. Это стрелочный пружинный прибор с верхним подключением: штуцер расположен сверху корпуса в плоскости циферблата, что удобно для размещения под точкой отбора давления. Диаметр корпуса равен 50 мм, диаметр циферблата 45 мм. Присоединительная резьба G1/4 наружная, трубная цилиндрическая по ГОСТ 6357-81. На присоединительном штуцере имеется квадрат под гаечный ключ 14 мм. Присоединительный держатель выполнен из латуни CW614N. Рабочей средой могут быть жидкости и газы, неагрессивные к латуни и меди. Максимальная температура измеряемой среды +120 °C. Чувствительный элемент выполнен в виде медной трубки Бурдона овального сечения, согнутой в дугу и запаянной с одного конца. Давление среды поступает в трубку через держатель и вызывает её деформацию. Перемещение закрытого конца передаётся через тягу и зубчатый механизм на ось стрелки. Так давление преобразуется в показание на шкале без электронного датчика и внешнего электропитания. Прибор допускает температуру окружающей среды от -20 до +60 °C и относительную влажность до 80%. На циферблате расположены шкалы в барах и PSI. Защитное стекло закрывает стрелку и циферблат. Манометр применяют в узлах контроля давления водяных контуров, где требуется местное считывание показаний.
