Звездочка без ступицы под расточку для цепи ВЗК 16А-2 Z-19 (А) (с калёным зубом) / 80А19 ТД040774

Звездочка без ступицы под расточку для цепи ВЗК 16А-2 Z-19 (А) (с калёным зубом) / 80А19 ТД040774
Самая выгодная ценачерез наш сервис
8 920.00 ₽
1

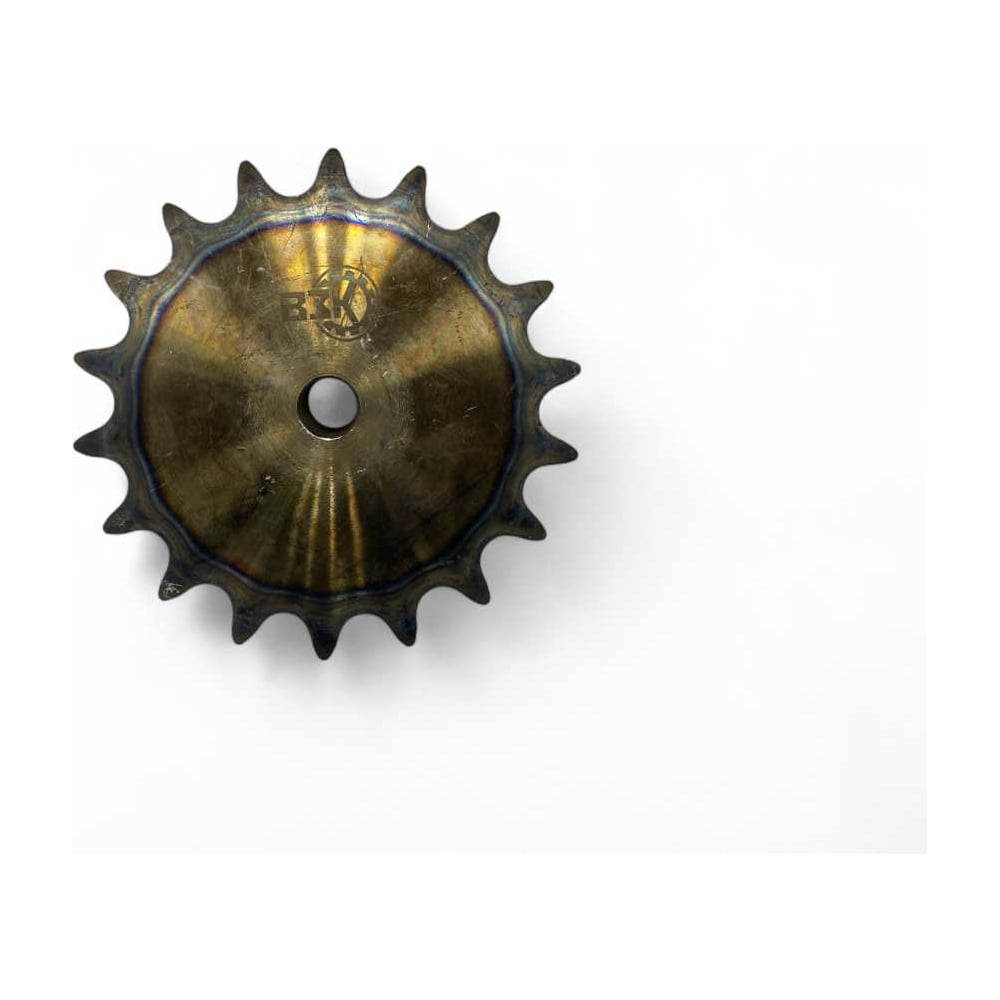

Цепная звездочка ВЗК 16A-2, Z19, без ступицы под расточку — двухрядная приводная деталь с калеными зубьями для передачи вращения между валами через роликовую цепь. Подходит для ремонта и сборки цепного привода при совпадении параметров с проектом оборудования. Артикул ТД040774. Число зубьев — 19, количество рядов — 2. Тип цепи — 16A-2, шаг — 25,4 мм. Число зубьев учитывают вместе с параметрами парной звездочки: от их соотношения зависит передаточное отношение узла. Плоское исполнение без выступающей ступицы удобно для компоновки узлов с ограниченным осевым пространством. Отверстие под расточку допускает подготовку посадки под конкретный узел. Окончательный диаметр, способ крепления и необходимость дополнительной ступицы определяют по чертежу оборудования. Каленые зубья повышают износостойкость рабочих поверхностей, контактирующих с роликами цепи. При подборе сверяйте полное обозначение цепи, шаг, рядность, число зубьев, посадку и свободное пространство в механизме. Один и тот же шаг у разных серий цепей не гарантирует совместимость. При установке обеспечьте соосность валов и расположение звездочек в одной плоскости; натяжение и смазку цепи настройте по инструкции оборудования. При замене оцените износ цепи и второй звездочки — их состояние влияет на работу всей передачи. Для замены используйте параметры штатного привода: изменение числа зубьев влияет на частоту вращения ведомого вала.

Технические характеристики Звездочка без ступицы под расточку для цепи ВЗК 16А-2 Z-19 (А) (с калёным зубом) / 80А19 ТД040774

Габариты без упаковки300х100х300 мм
Вес нетто5.500 кг
Посадка на валпод расточку
Количество зубьев19 шт
Для цепи16А-2
Ступицанет
Количество рядов2
Шаг цепи25.4
Ширина упаковки300 мм
Длина упаковки300 мм
Высота упаковки100 мм
Вес с упаковкой5.50 кг
Country of manufactureРоссия
ПроизводительВЗК
