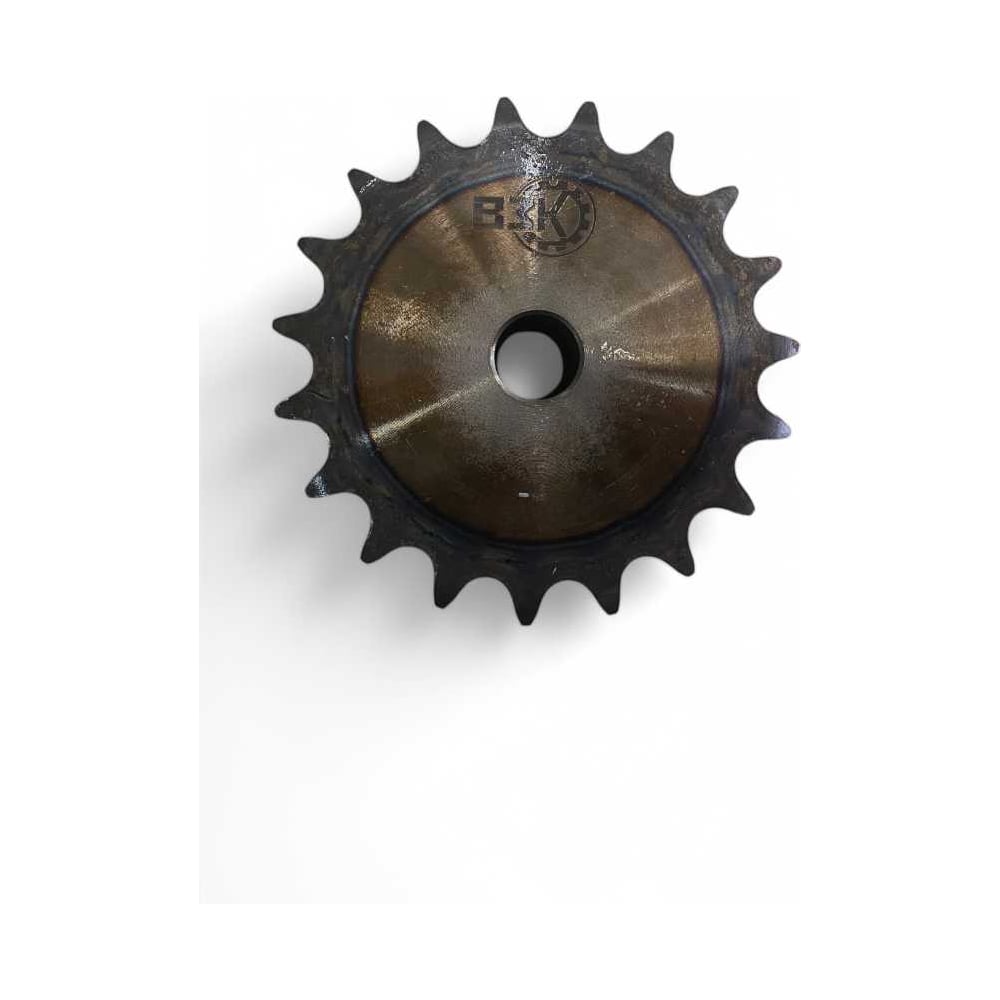

Звездочка со ступицей под расточку для цепи ВЗК 12А-2 Z-20 (В) (с каленым зубом) /60В20 ТД040684

Звездочка со ступицей под расточку для цепи ВЗК 12А-2 Z-20 (В) (с каленым зубом) /60В20 ТД040684
Самая выгодная ценачерез наш сервис
6 087.00 ₽
1

Цепная звездочка ВЗК, Z20, со ступицей под расточку — двухрядная приводная деталь с калеными зубьями для передачи вращения между валами через роликовую цепь. Подходит для ремонта и сборки цепного привода при совпадении параметров с проектом оборудования. Артикул ТД040684. Число зубьев — 20, количество рядов — 2. Число зубьев учитывают вместе с параметрами парной звездочки: от их соотношения зависит передаточное отношение узла. Ступица образует посадочную часть для установки на вал. Исполнение под расточку позволяет подготовить отверстие под размеры конкретного узла. Окончательный диаметр, допуск посадки, шпоночный паз и способ фиксации назначают по чертежу привода с учетом допустимой толщины стенок ступицы. Каленые зубья повышают износостойкость рабочих поверхностей, контактирующих с роликами цепи. При подборе сверяйте полное обозначение цепи, шаг, рядность, число зубьев, посадку и свободное пространство в механизме. Один и тот же шаг у разных серий цепей не гарантирует совместимость. При установке обеспечьте соосность валов и расположение звездочек в одной плоскости; натяжение и смазку цепи настройте по инструкции оборудования. При замене оцените износ цепи и второй звездочки — их состояние влияет на работу всей передачи. Для замены используйте параметры штатного привода: изменение числа зубьев влияет на частоту вращения ведомого вала.

Технические характеристики Звездочка со ступицей под расточку для цепи ВЗК 12А-2 Z-20 (В) (с каленым зубом) /60В20 ТД040684

Габариты без упаковки300х100х300 мм
Вес нетто4.200 кг
Посадка на валпод расточку
Количество зубьев20 шт
Ступицаесть
Количество рядов2
Ширина упаковки300 мм
Длина упаковки300 мм
Высота упаковки100 мм
Вес с упаковкой4.20 кг
Country of manufactureРоссия
ПроизводительВЗК
