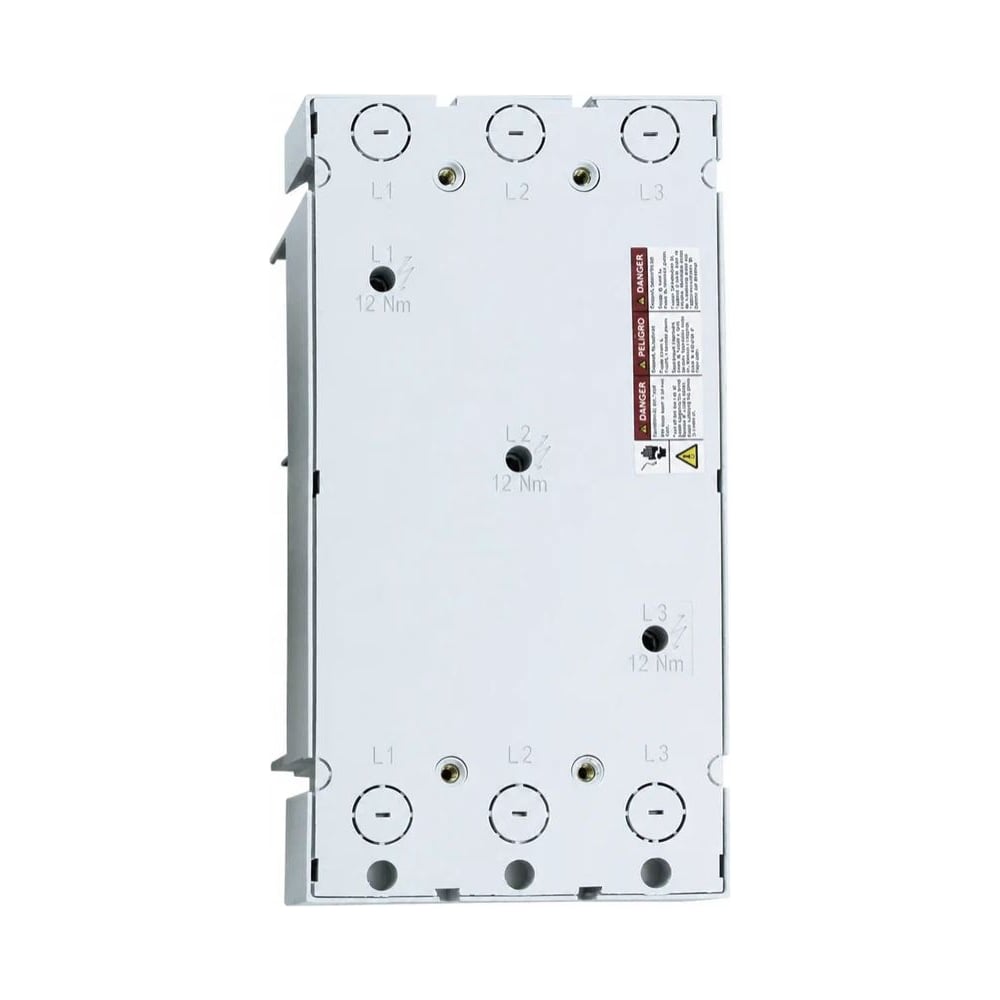

Адаптер шин Leipole 500А для SCHNEIDER NSX400/630 LP500A18510N 5017,026

Шинные адаптеры серии LP предназначены для установки коммутационных аппаратов и автоматических выключателей непосредственно на 60-мм шинную систему без сверления токоведущих шин. Изделия применяются в низковольтных распределительных щитах, шкафах управления, вводно-распределительных устройствах и комплектных электроустановках. Серия рассчитана на применение в системе LEIPOLE 60 Classic и предназначена для шин 12, 15, 20, 25, 30 x 5/10 мм, а также профильных шин. Номинальные параметры должны подбираться с учетом конкретного аппарата защиты, схемы подключения, условий эксплуатации и требований проекта. Монтаж и подключениеПеред монтажом отключите питание и убедитесь в отсутствии напряжения на шинной системе.Выберите адаптер с номинальным током, соответствующим нагрузке и характеристикам установленного аппарата.Проверьте соответствие толщины и ширины шин: 12/15/20/25/30 x 5/10 мм или профильные шины.Установите адаптер на шинную систему до надежной фиксации защелкивающегося механизма.Для снятия изделия оставляйте свободное пространство над адаптером: не менее 12 мм для малых адаптеров и не менее 10 мм для отдельных моделей большой мощности.Момент затяжки и сечение проводников должны соответствовать данным конкретной модели и применяемого аппарата защиты.Не допускайте механических повреждений, перекоса, загрязнения токоведущих частей и ослабления контактных соединений.

Технические характеристики Адаптер шин Leipole 500А для SCHNEIDER NSX400/630 LP500A18510N 5017,026
