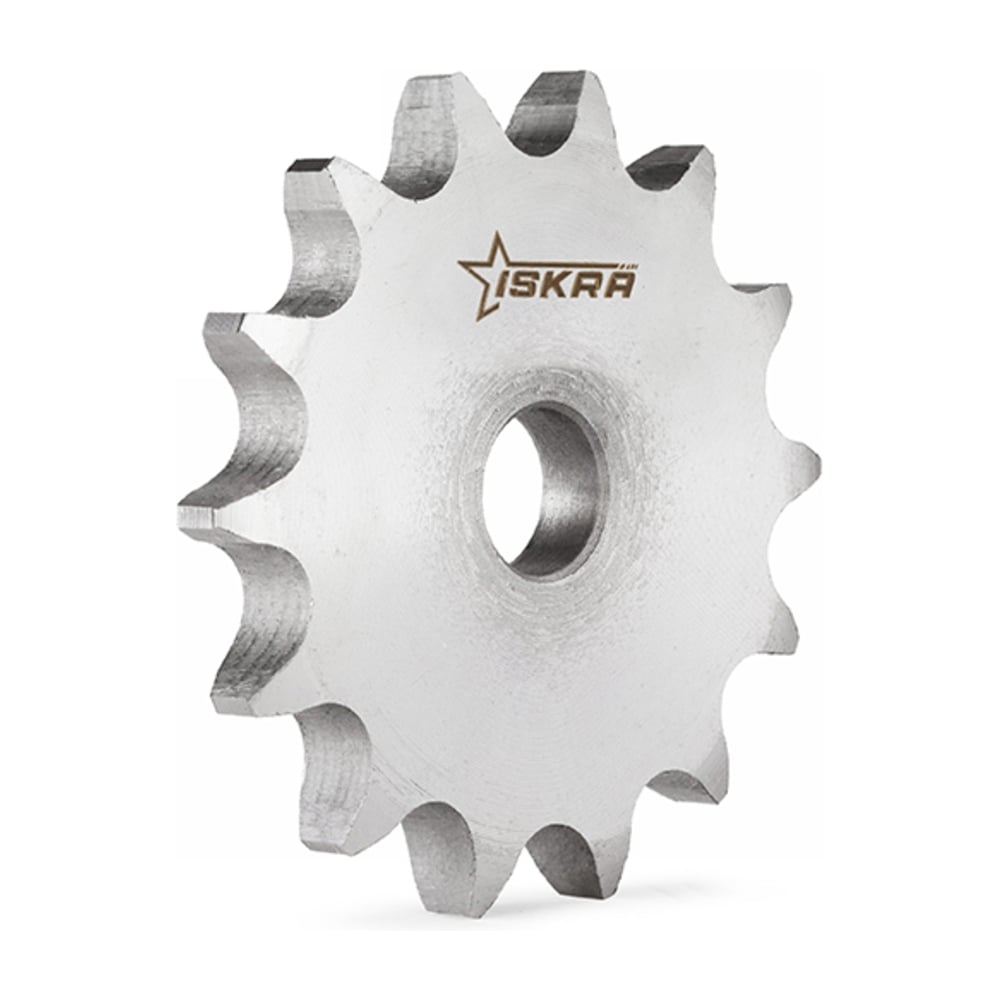

Звездочка без ступицы ISKRA под расточку для цепи: 16B-1,Z=20, PHS16B-1A20, CS12020-ISKRA

Звездочка без ступицы под расточку для цепи: 16B-1, Z=20, 1" x 17,02 mm CS12020 (PHS 16B-1A20) ISKRA – это однорядная звездочка, произведенная из стали С45Е. Применяется в цепной передаче с однорядной цепью 16B-1. Вместе с цепью она обеспечивает надежное сцепление всех элементов движущего механизма между собой. Звездочка без ступицы под расточку используется в промышленных станках, спецтехнике и на различных производствах.   Ширина зуба – 16,2 мм. Диаметр внутреннего отверстия – 19 мм. Внутренняя ширина звена цепи, мм - 17,02 Вес, кг - 2,3 Диаметр внутреннего отверстия D, мм - 19 Диаметр Dp, мм - 162.38 Диаметр делительной окружности z1 Dp, мм - 162,38 Диаметр наружный звездочки z1 De, мм - 173.2 Диаметр ролика цепи, мм - 15,88 Материал -сталь Количество рядов - 1 Количество зубьев -20 Для цепи - 16B-1 Радиус зуба звездочки r, мм -26 Размер цепи, дюйм - 1"x0,67" Посадка на вал -под расточку Размер цепи 1"x17,02mm Ступица нет Шаг, мм 25.4 Ширина фаски зуба C, мм 2.5 Ширина зуба h1, мм 16.2

Технические характеристики Звездочка без ступицы ISKRA под расточку для цепи: 16B-1,Z=20, PHS16B-1A20, CS12020-ISKRA
