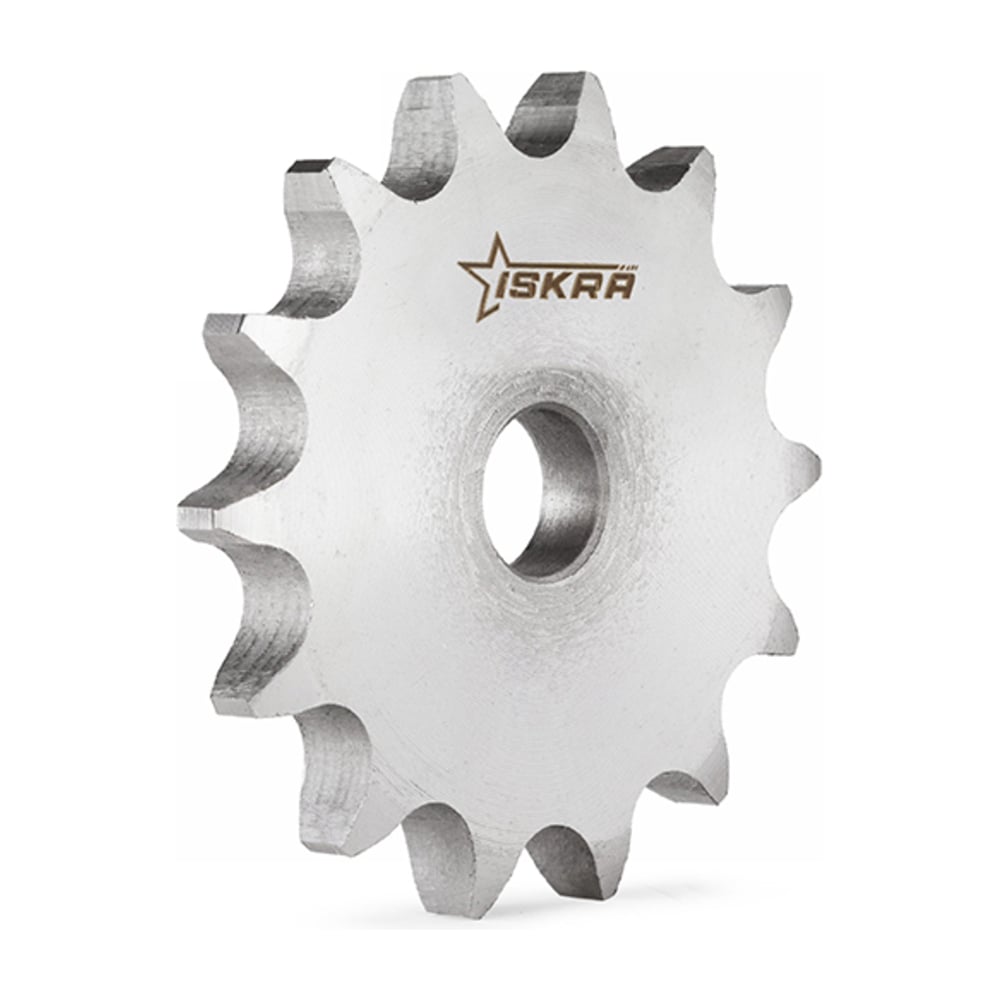

Звездочка без ступицы ISKRA под расточку для цепи: Z=29, 5/8x3/8 (PHS 10B-1A29), CS10029-ISKRA

Звездочка без ступицы под расточку для цепи: 10B-1, Z=29, 5/8" x 3/8" CS10029 (PHS 10B-1A29) ISKRA представляет собой однорядную звездочку и применяется в цепной передаче на различных производствах, в промышленных станках и спецтехнике. Предназначена для обеспечения надежного сцепления всех элементов движущего механизма между собой. Производится из стали С45Е. Количество зубьев - 29. Внешний диаметр - 153,8 мм. Шаг цепи - 15,875 мм Материал сталь C45 E Диаметр внутреннего отверстия D, мм 16 Диаметр делительной окружности z1 Dp, мм 146,83 Диаметр наружный звездочки z1 De, мм 153.8 Диаметр ролика цепи, мм 10,16 Радиус зуба звездочки r, мм 16 Тип цепи 10B-1 Шаг, мм 15.875 Ширина зуба h2, мм 25.5 Ширина зуба L, мм 9 Ширина фаски зуба C, мм 1.6 Внутренняя ширина, мм 9,65 Внимание! Изображение носит иллюстративный характер. Реальный товар может отличаться от представленного на фото.

Технические характеристики Звездочка без ступицы ISKRA под расточку для цепи: Z=29, 5/8x3/8 (PHS 10B-1A29), CS10029-ISKRA
