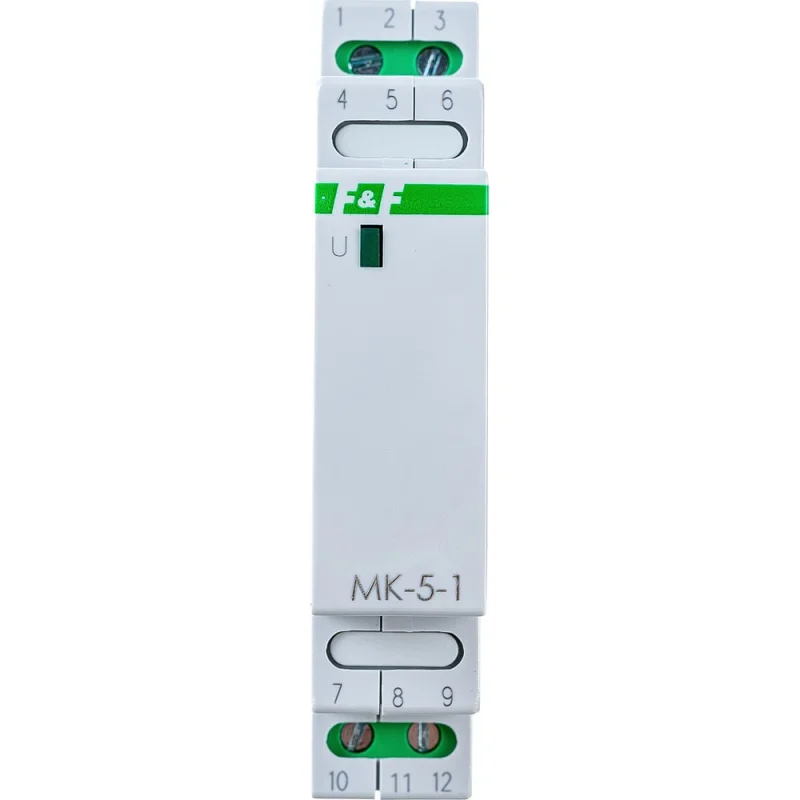

Модуль защиты контактов Евроавтоматика F&F MK-5-1 EA06.002.001

Назначение Предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п. Область применения Применяется как промежуточный модуль, гасящий негативный эффект высоких пусковых токов, следствием которых является слипание контактов управляющих устройств в электрической сети жилых домов, общественных организаций, кинотеатров, компьютерных залов, супермаркетов, школ, больниц, систем уличного освещения. Особенности ограничение пускового тока нагрузки до 8 А; максимальная ёмкость нагрузки 3000 мкФ; максимальный ток нагрузки 16 А; максимальное коммутируемое напряжение 250 В АС. Принцип работы ​При подаче напряжения на модуль контакты встроенного реле разомкнуты. Снижение пускового тока, проходящего через модуль защиты, осуществляется встроенным последовательно включенным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и полный объем тока, исключая резистор, подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.

Технические характеристики Модуль защиты контактов Евроавтоматика F&F MK-5-1 EA06.002.001
