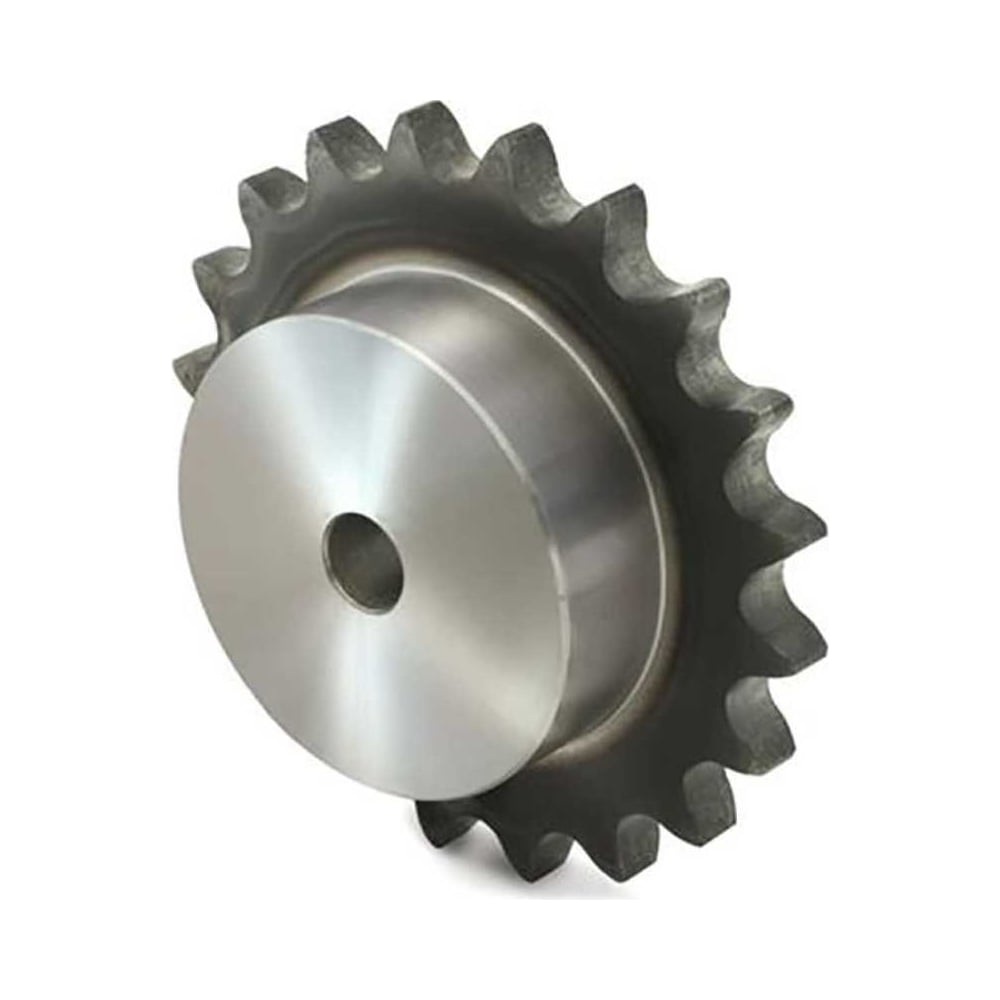

Звездочка cо ступицей под расточку для цепи ВЗК 06В-1 Z-11 (с калёным зубом) / 06В11 ТД040532

Звездочка cо ступицей под расточку для цепи ВЗК 06В-1 Z-11 (с калёным зубом) / 06В11 ТД040532
Самая выгодная ценачерез наш сервис
570.00 ₽
1

Цепная звездочка ВЗК 06B-1, Z11, со ступицей под расточку — однорядная приводная деталь с калеными зубьями для передачи вращения между валами через роликовую цепь. Подходит для ремонта и сборки цепного привода при совпадении параметров с проектом оборудования. Артикул ТД040532. Число зубьев — 11, количество рядов — 1. Тип цепи — 06B-1, шаг — 9,525 мм. Число зубьев учитывают вместе с параметрами парной звездочки: от их соотношения зависит передаточное отношение узла. Ступица образует посадочную часть для установки на вал. Исполнение под расточку позволяет подготовить отверстие под размеры конкретного узла. Окончательный диаметр, допуск посадки, шпоночный паз и способ фиксации назначают по чертежу привода с учетом допустимой толщины стенок ступицы. Каленые зубья повышают износостойкость рабочих поверхностей, контактирующих с роликами цепи. При подборе сверяйте полное обозначение цепи, шаг, рядность, число зубьев, посадку и свободное пространство в механизме. Один и тот же шаг у разных серий цепей не гарантирует совместимость. При установке обеспечьте соосность валов и расположение звездочек в одной плоскости; натяжение и смазку цепи настройте по инструкции оборудования. При замене оцените износ цепи и второй звездочки — их состояние влияет на работу всей передачи. Для замены используйте параметры штатного привода: изменение числа зубьев влияет на частоту вращения ведомого вала.

Технические характеристики Звездочка cо ступицей под расточку для цепи ВЗК 06В-1 Z-11 (с калёным зубом) / 06В11 ТД040532

Габариты без упаковки150х50х150 мм
Вес нетто0.080 кг
Посадка на валпод расточку
Количество зубьев11 шт
Для цепи06B-1
Ступицаесть
Количество рядов1
Шаг цепи9.525
Ширина упаковки150 мм
Длина упаковки150 мм
Высота упаковки50 мм
Вес с упаковкой0.08 кг
Country of manufactureРоссия
ПроизводительВЗК
