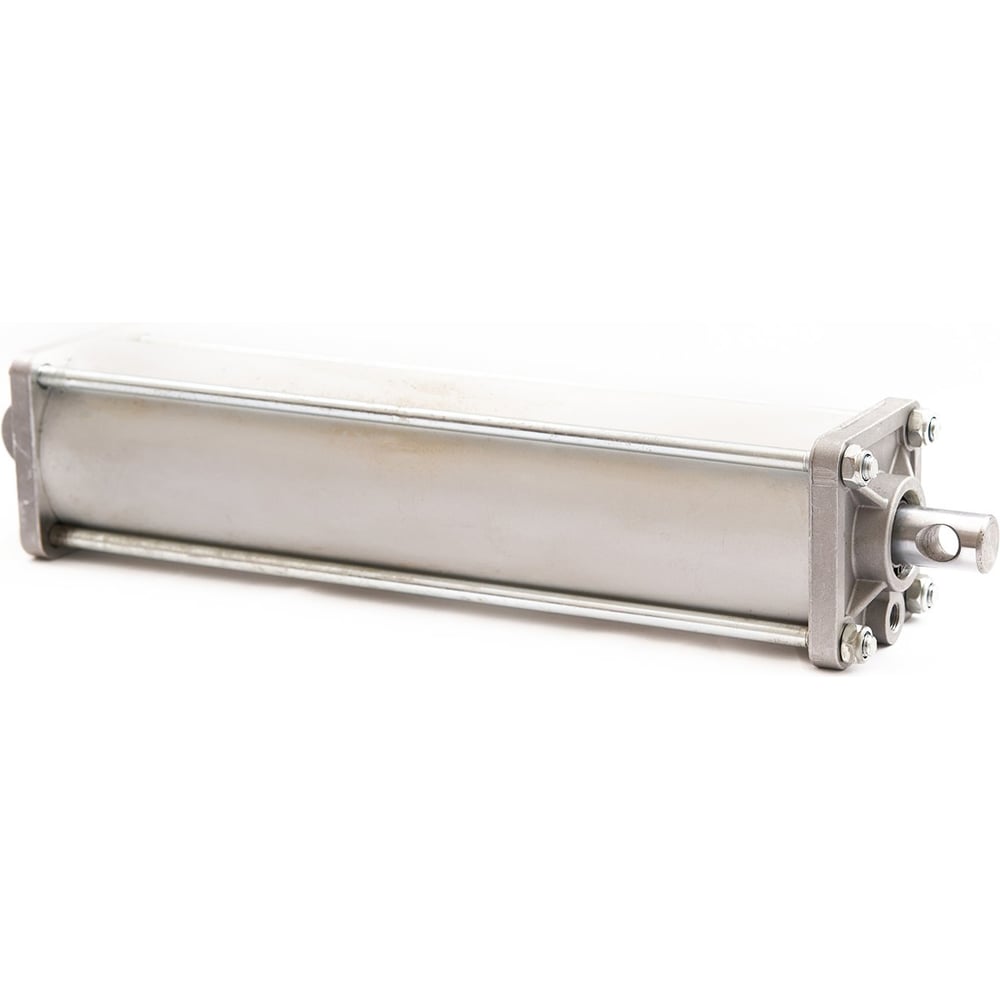

Цилиндр зажима в сборе D70 V524, V624 Rossvik CT-Y-1430000

Цилиндр зажима в сборе D70 V524, V624 (CYLINDER ASSEMBLY) - запчасть на шиномонтажные станки ROSSVIK. Подходит для следующих моделей шиномонтажных станков ROSSVIK: V524, V624. Обеспечивает зажим колеса кулачками рабочего стола. Диаметр цилиндра 70 мм. Включает в себя следующий перечень запчастей: 1. Шток цилиндра зажима D70 V524, V624 (CT-Y-1120001 SHAFT-CLYNDR) - 1шт. 2. Цилиндр зажима (гильза) D70 V524, V624 (CT-Y-1120002 SLEEVE-CYLNDR 70) - 1шт. 3. Болт-шпилька цилиндра зажима V524, V624 (CT-Y-1120003 BOLT) - 4шт. 4. Крышка цилиндра зажима передняя D70 V521, V524, V624 (CT-Y-0160002 FRONT COVER) - 1шт. 5. Крышка цилиндра зажима задняя D70 V521, V524, V624 (CT-Y-0160003 REAR COVER) - 1шт. 6. Гайка для болта-шпильки цилиндра зажима V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB889.1-M8 1-TYPE PREVAILING TORQUE TYPE HEXAGON LOCK NUT) - 4шт. 7. Шайба D12 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB95-12 FLAT WASHER) - 1шт. 8. Стопорное кольцо штока цилиндра зажима и монтажной колонны V524, V526, V526U, V624, V626, V626IT, V730 (GB893.1-30 ELASTIC RETAINING RING A-TYPE) - 1шт. 9. Направляющая втулка штока цилиндра V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB12613-23×20×10 BEARING-SLIDE) - 1шт. 10. Удлиненная гайка цилиндра зажима D70 V524, V624 (CT-Y-1430001 AN ELONGATED NUT) - 1шт. 11. Стандартная пружинная шайба D12 V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB93-12 STANDARD SPRING WASHER) - 1шт. 12. Набор уплотнительных деталей цилиндра зажима (CT-Y-1121000 CYCLINDER SEALING PARTS ASSEMBLY) - 1шт. Состоит из: 12.1 Манжета штока цилиндра отжима, зажима и монтажной колонны 20×30×7 V521, V524, V526, V624, V626, V730 (CT-Y-0160007 SEAL-ROD,CYLNDR) - 1шт. 12.2 Поршень цилиндра зажима D70 V521, V524, V624 (CT-Y-0161000 PISTON) - 1шт. 12.3 Манжета крышки цилиндра зажима 65×2.65 V521, V524, V624 (GB3452.1-65×2.65-G HYDRAULIC-PNEUMATIC RUBBER O-RING G TYPE) - 2шт. 12.4 Кольцо штока цилиндров зажима и монтажной колонны V521, V524, V526, V526U, V624, V626, V626IT, V730 (GB3452.1-20×2.65-G HYDRAULIC-PNEUMATIC RUBBER O-RING G TYPE) - 1шт.

Технические характеристики Цилиндр зажима в сборе D70 V524, V624 Rossvik CT-Y-1430000
