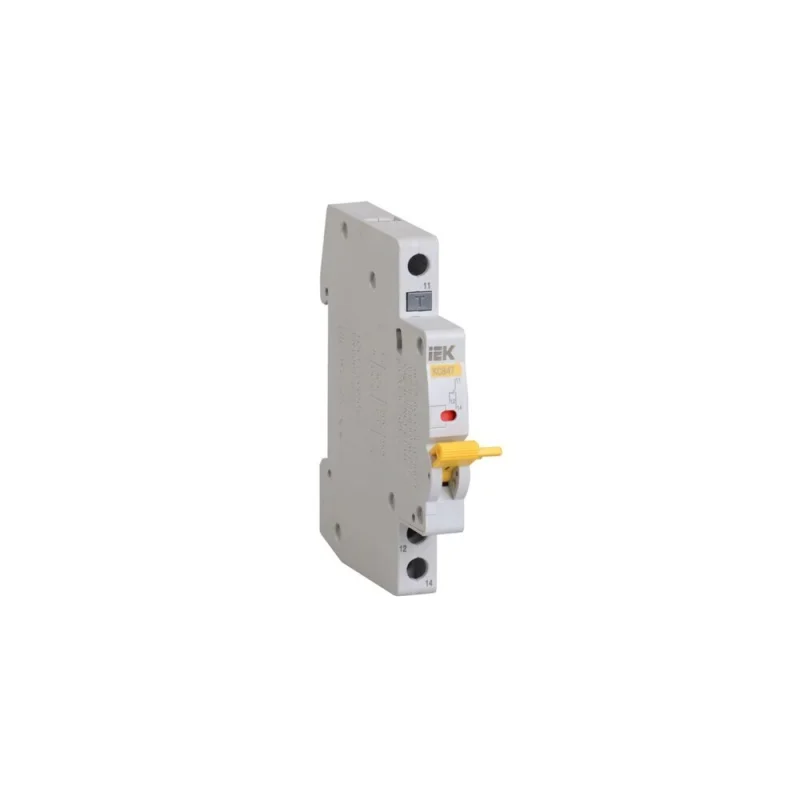

Контакт аварийный AK для ВА47-29 и ВА47-100 IEK Karat 230 В на DIN-рейку (MVA01D-AK-1)

Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов. КС47 выполняет функцию контакта состояния автоматического выключателя включен/выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47. После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

Технические характеристики Контакт аварийный AK для ВА47-29 и ВА47-100 IEK Karat 230 В на DIN-рейку (MVA01D-AK-1)
