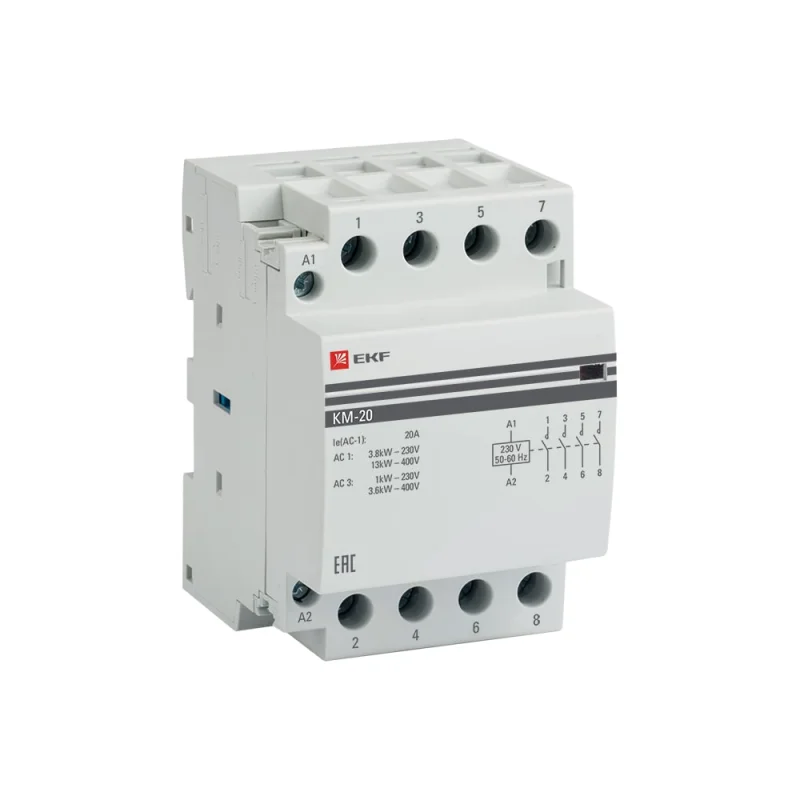

Модульный контактор EKF КМ 20А, 4NО, 3 модуля, EKF km-3-20-40

Модульный контактор EKF КМ 20А, 4NО, 3 модуля, EKF km-3-20-40 состоит из неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Дополнительные характеристики: Номинальное импульсное напряжение Uimp, 6кВ. Номинальный условный ток короткого замыкания, 3 кА. Ток удержания катушки управления, мА 18 (КМ-16, КМ-20), 12 (все остальные). Диапазон напряжения замыкания контактов, В От 195 до 253. Диапазон напряжения размыкания контактов, От 46 до 172В. Скорость срабатывания при замыкании, 20 мс. Скорость срабатывания при размыкании, 30 мс. Потребляемая мощность катушки управления, не более, 5 Вт. Напряжение катушки управления, Uс, 230 B (AC). Механическая износостойкость 1 000 000, коммутационных циклов. Электрическая износостойкость, 150 000 коммутационных циклов. Высота над уровнем моря, не более, 2000 м. Исполнение: Стационарное. Рабочее положение в пространстве: Вертикальное. Группа механического исполнения по ГОСТ 17516.1: М3.

Технические характеристики Модульный контактор EKF КМ 20А, 4NО, 3 модуля, EKF km-3-20-40
