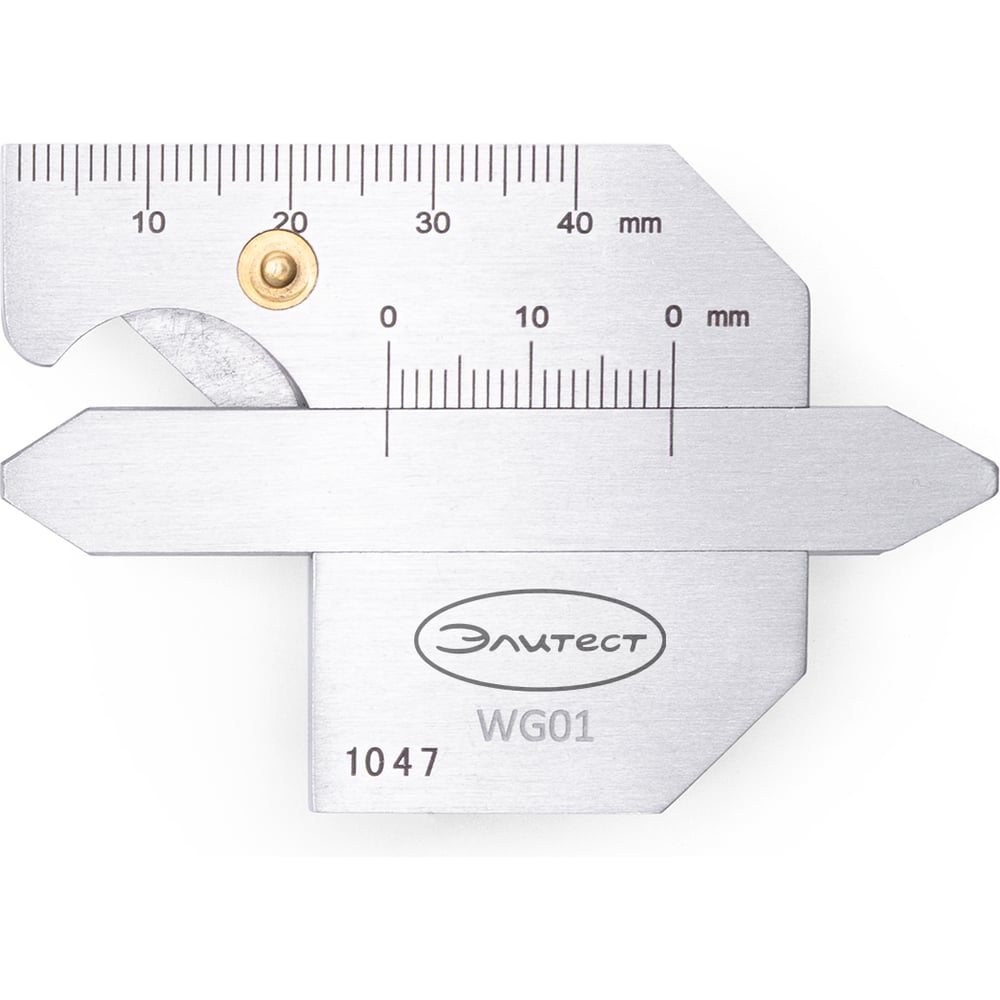

Измеритель WG01 Элитест 00103296

Измеритель сварных соединений WG01 ЭЛИТЕСТ предназначен для визуально-измерительного контроля стыкуемых деталей и параметров сварного шва. Шаблон сварщика WG01 состоит из основания-пластины и двух измерительных движков. На лицевой стороне пластины расположены метрические шкалы для линейных измерений и шкалы для измерения глубины дефектов и высоты шва. На обратной стороне пластины расположены 2 метрические шкалы для измерения угла скоса кромки и высоты катета шва. Движок, расположенный на лицевой стороне пластины, имеет линейную шкалу для измерения высоты шва и глубины дефекта.Метрологические характеристики Шкала А: диапазон измерений 0–60,0°, цена деления 5,0°, погрешность измерений ±1,0°.Шкала Б: диапазон измерений 0–10,0–0 мм, цена деления 1,0 мм, погрешность измерений ±0,20 мм.Шкала В: диапазон измерений 0–40,0 мм, цена деления 1,0 мм, погрешность измерений ±0,15 мм.Шкала Г: диапазон измерений 0–20,0 мм, цена деления 1,0 мм, погрешность измерений ±0,20 мм.Шкала Д: диапазон измерений 0,5–3,5 мм, цена деления 0,5 мм, погрешность измерений ±0,25 мм.

Технические характеристики Измеритель WG01 Элитест 00103296
