Универсальный шаблон сварщика ТЕХНО-НДТ УШС-2 Техно 999960965

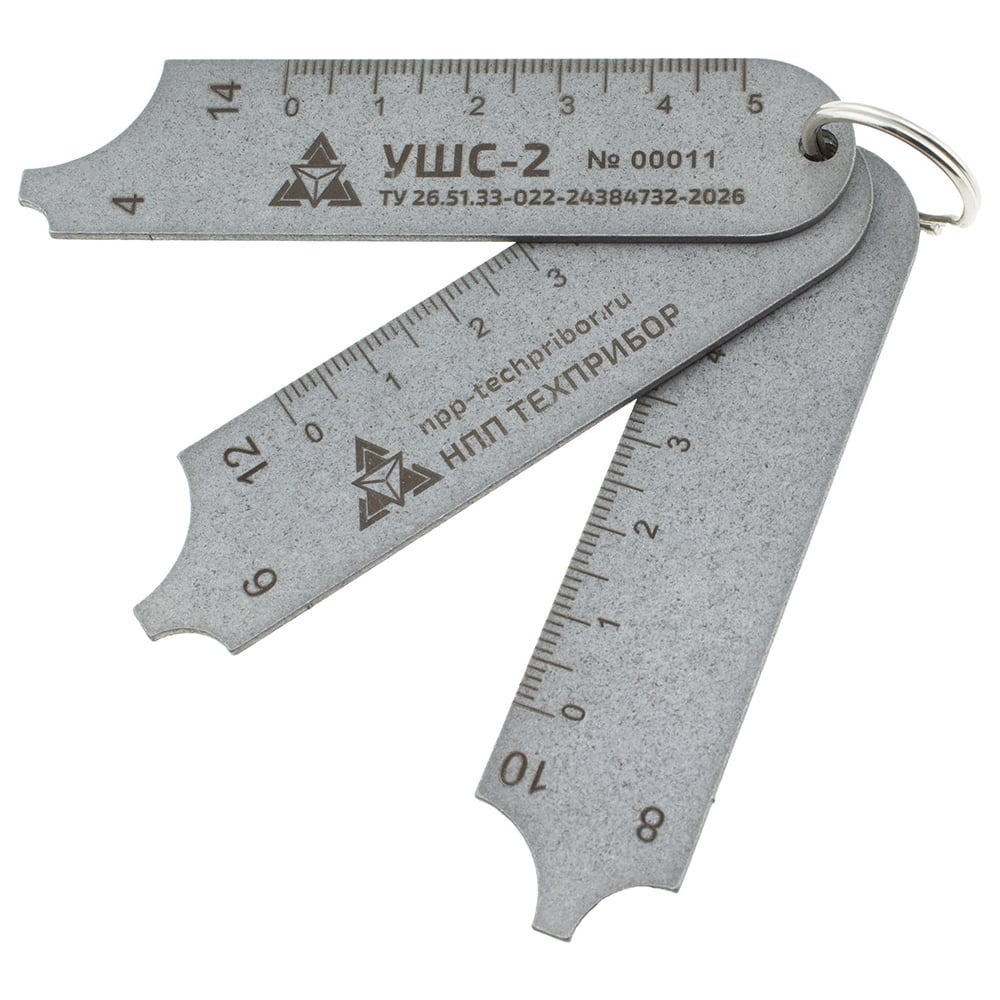

Универсальный шаблон сварщика УШС‑2«Техно»—высокоточный измерительный инструмент для профессионального применения в сварочном производстве и неразрушающем контроле. Изделие произведено в соответствии с техническими условиями ТУ26.51.33‑022‑24384732‑2026, что обеспечивает стабильность метрологических характеристик, соответствие нормам качества и длительный срок службы. Шаблон используют для визуального контроля катетов угловых швов в тавровых, нахлёсточных и угловых соединениях—наиболее распространённых типах стыков в строительстве, монтаже и производстве. Конструкция инструмента отвечает требованиям РД03‑606‑00, регламентирующего визуально‑измерительный контроль сварных соединений на опасных производственных объектах.В комплект входят три сменные измерительные пластины с разными диапазонами размеров катетов: 4–14мм, 8–10мм и 6–12мм. Выточки на рабочих поверхностях пластин точно соответствуют этим размерным рядам—это позволяет надёжно прикладывать шаблон к шву и быстро оценивать, соответствует ли фактический размер катета нормативам.Гравировка линейки на каждой пластине расширяет функционал инструмента: с её помощью можно измерять толщину деталей, определять притупление кромки и фиксировать протяжённость дефектов—например, трещин, пор или непроваров. Благодаря этому шаблон подходит для комплексного контроля качества сварных соединений.Пластины объединены соединительным кольцом, которое даёт им необходимую степень свободы:

Технические характеристики Универсальный шаблон сварщика ТЕХНО-НДТ УШС-2 Техно 999960965
